在多元化智能產品走入千家萬戶之際，智能門鈴產業不斷發展壯大，眾多各式各樣的智能門鈴出現在市場上，在獲得廣大消費者喜愛的同時，人們對安全可靠，便捷化操作的智能門鈴的需求也在不斷增加。門鈴生產廠家及智能門鈴方案設計商根據消費者智能化、個性化的需求來設計產品成為一個主流趨勢。
普通的門鈴方案設計，需要通過MCU+語音芯片+掉電記憶IC等元器件來實現門鈴的智能化及個性化，器件多代表著電路設計相對復雜，電路板體積大，成本高，對生產組裝工藝的要求高、功耗高。且MCU進行解析、學習EV1527地址，調試等，需要花費產品設計軟件工程師較多的時間精力。
上海小語音WT588F02B-8S（C006_003）語音芯片可快速實現工程師的智能化、個性化設計需求，可以做到MCU解析EV1527協議和學習功能，帶有語音芯片的播報功能、并且?guī)в蠩EROM功能實現掉電記憶。不僅較大程度的節約了成本，且使產品的開發更加簡單，產品開發周期縮短，綜合成本更低，解決了現階段的產品技術含量較低，產品同質化嚴重，價格競爭卻非常激烈的問題。同時WT588F02B的語音音色效果好。（C006_03是這個功能產品的代碼，與我司客客服人員對接，可以通過這個功能代碼，快速找到相關產品和資料。）
下面我們以應用實例：WT588F02B智能門鈴設計方案直觀的呈現：
WT588F02B智能音樂門鈴方案設計實例
一、智能門鈴方案概述

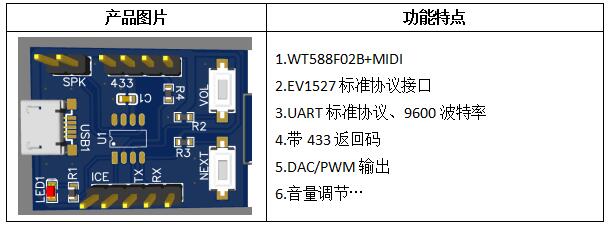

二、器件選型

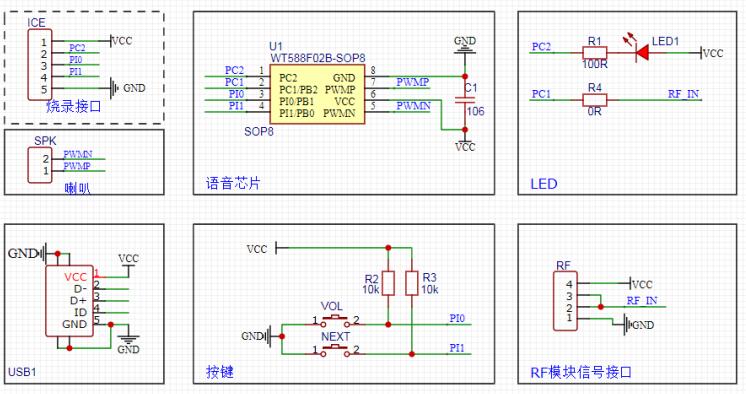

a. 設計原理圖

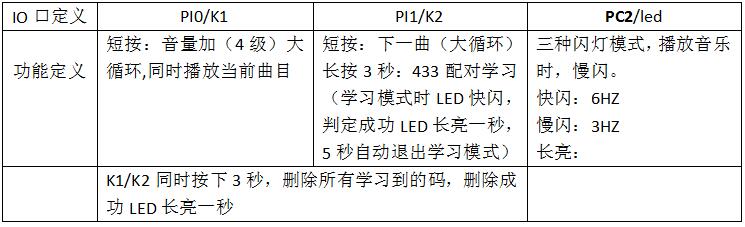

按鍵功能如下：

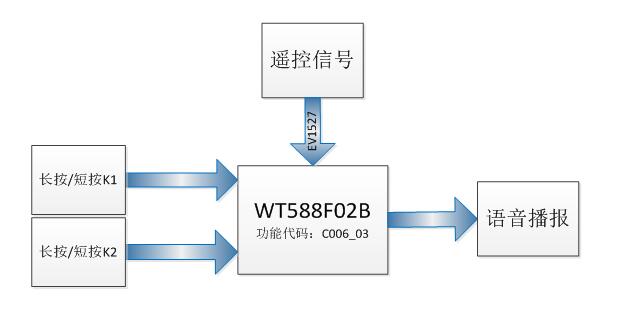

三、應用框架圖
四、WT588F02B基本功能和特點
1.16位DSP語音芯片、32Mhz內部振蕩；
2.工作電壓2.0~5.5V；建議電壓：2.2~4.0V（由于串口使用TTL電平通信）
3.16bit的PWM輸出，可直接驅動8R 0.5W喇叭；
4.支持6K~32Khz的WAV文件，以及MIDI文件；
5.客戶可以通過配套下載測試板在線更換芯片內部語音內容；
6.芯片內部有256K byte 的存儲空間，可以做掉電記憶功能、數據存儲等功能（可擴展給用戶MCU做緩存空間）。
7.芯片主控程序和內置存儲數據均可擦除再燒寫。
8.低電壓檢測功能，可以設置當電壓低于某一個值，做出相應提示
9.UART通訊協議、9600波特率
10.帶有EV1527解碼功能，并且可以通過UART將EV1527解密后的數據返回
11.目前設置了兩組EV1527的地址。即可以一個產品配對兩組遙控地址
12.MCU可以通過UART從WT588F中讀出EV1527解碼地址

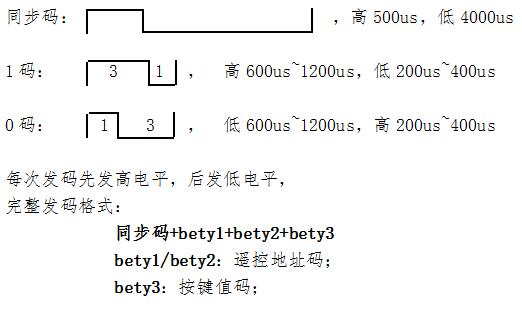

EV1527標準協議簡介：
下面我們介紹一下WT588F02B芯片的使用方法：
使用方法1：（已經有標準芯片，可以直接購買）

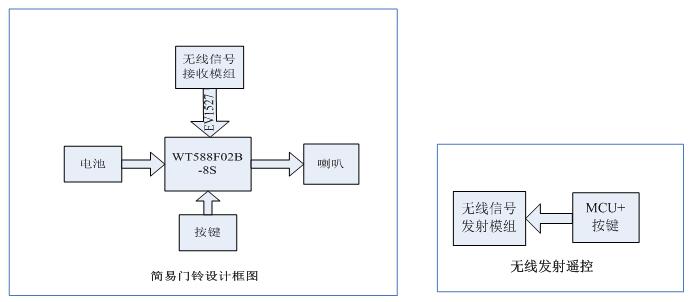

如果我要快速做成一個低成本的門鈴產品，按照下圖所示；功能：1. 無線遙控觸發門鈴播放，2. 按鍵可以用于調整音量大小、門鈴曲目選擇、無線遙控配對等功能。我們可以發現，我們只需要WT588F02B-8S（C006_03），就可以設計一個低成本簡易門鈴產品出來。
使用方法2：（已經有標準芯片，可以直接購買）

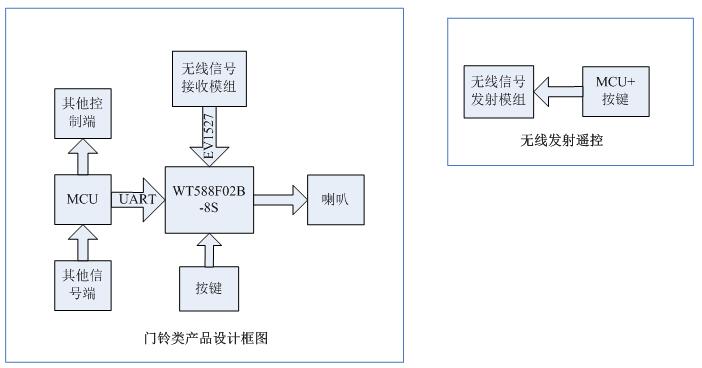

我的門鈴產品不是簡單的觸發播放，還有其他的功能，甚至可能要用到MCU做一些事情。沒關系，WT588F02B-8S（C006_03）還能這樣用：如下圖。MCU可以通過UART（波特率9600）來控制WT588F02B-8S（C006_03）播放音樂、調節音量、循環等功能，并且還可以讀取無線信號模塊的指令，配對的無線模組的地址等。WT588F02B還可以開放256個字節給MCU做數據存儲使用（可以讀，可以寫）。
使用方法3：
如果是想要用WT588F02B當做主MCU來開發所有的功能，這顆IC也是可以的。目前有3種封裝：SOP8、SOP16、SSOP24。
公司介紹：上海小語音作為一家專注于語音技術研究的高新技術企業，始終堅持以“服務好工程師”為目標，以行業語音交互器件標準化為方向，致力于讓復雜變簡單，提供快捷的語音、智能物聯網應用解決方案。WT588F02B應用設計方案，在智能鬧鐘、智能水杯、霧化器等消費電子行業領域內已有成熟的應用案例。消費類電子產品應用是公司重要的發展領域，未來，上海小語音將在更多行業推出標準化語音芯片，進一步提升工程師的設計體驗，為消費類電子行業標準化賦能。
