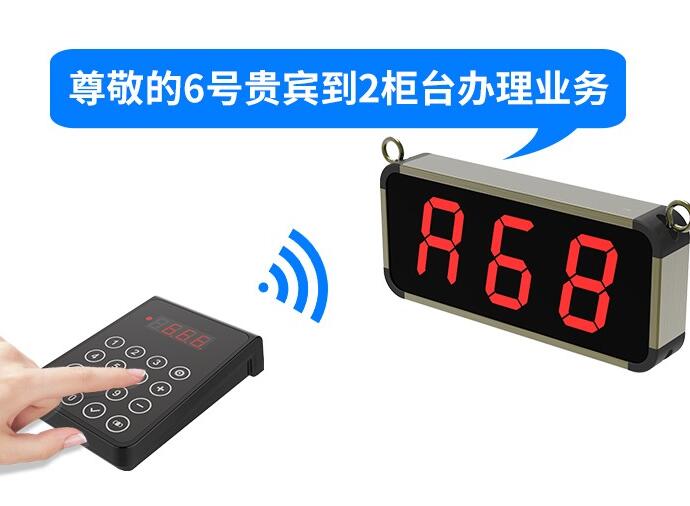

無線叫號取餐器的主要應用領域是餐飲業，它解決了顧客和店主幾個痛點問題，一、顧客不需要再排隊等餐了，可以拿著取餐器找個位置等待提醒；二、店家也不需要滿店鋪找顧客，也不需要用大喇叭一直呼叫顧客，從而影響其他客人的就餐環境；但是現有的無線叫號取餐器只有閃燈、震動、蜂鳴三種提醒方式，提示并不明顯。
上海小語音WT588F02B這顆芯片是一顆使用較為廣泛的語音芯片，它能夠直接驅動喇叭，16bit的PWM輸出，能夠較好的展現聲音的魅力。同時，它還是一顆數據處理芯片（DSP），自帶無線數字通信功能，如解析EV1527標準通信協議，或者自定義通信協議；另外，它有豐富的引腳，可以增加很多附加功能，如接閃燈、震動器，數碼管等。這就即兼容了老式取餐器的閃燈、震動提醒方式，同時新增了語音音樂提醒功能。如果還需要顯示餐牌號碼，還可以增加數碼管顯示。WT588F02B還是一顆FLASH型的語音芯片，可以重復擦寫，支持掉電記憶功能，可以不需要多用IO引腳實現低電壓提醒功能。
下面我們以應用實例，無線模塊+WT588F02B解決方案直觀的呈現：
WT588F02B語音播報無線叫號取餐器設計方案
一、語音播報無線叫號取餐器設計方案概述
二、器件選型及原理圖

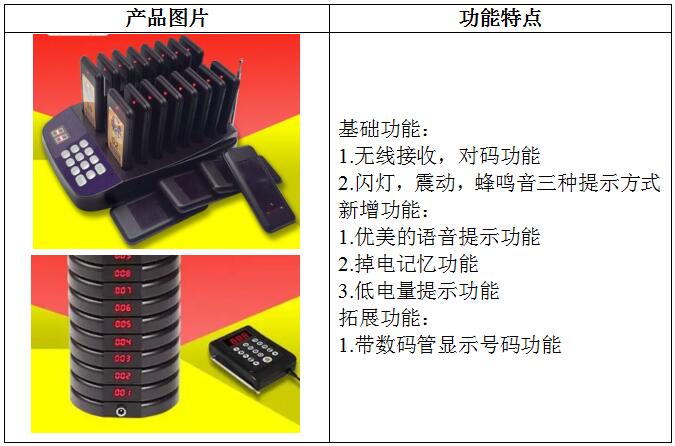

2.1器件選型：
2.2設計原理圖：

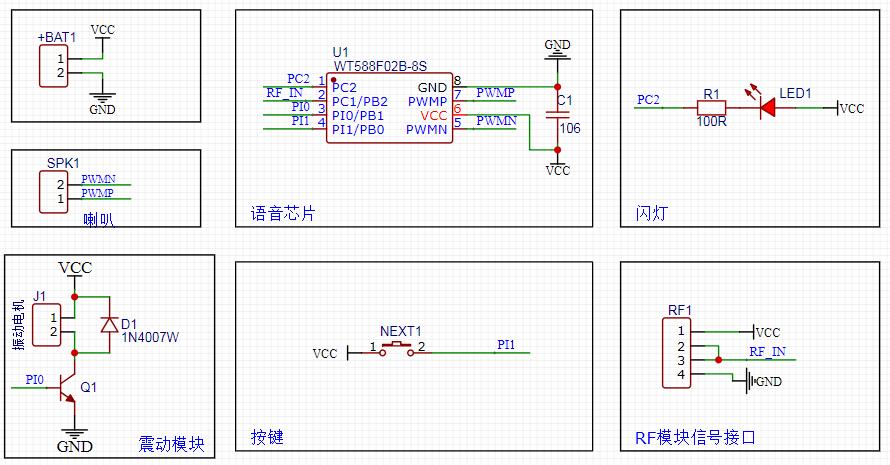

2.2.1WT588F02B-8S應用原理圖如下

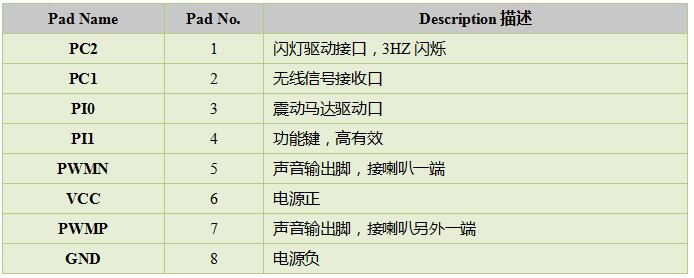

2.2.2接口介紹：
2.2.3功能介紹：
1、按住PI1鍵，然后上電，進入學習配對模式，配對成功或者無動作15秒后退出配 對模式；
2、已和主機配對成功后，當收到對應的配對碼時，開始響應閃燈、震動、語音提示； 閃燈：一秒3次閃爍，一直持續；
震動：響應三次，0.5秒一次；
語音提示：比如語音內容為“尊敬的XX號顧客，您點的餐已經準備好了，請到 出餐口領取，祝您用餐愉快”播放完語音提示后，在接著播放一段背 景音樂，背景音樂結束后再重復上面播放的內容；
以上響應動作，一直持續到收不到信號為止；
3、按一下PI1鍵，可以選擇提醒方式：a、閃燈+震動；b、閃燈+語音；c、閃燈+語 音+震動。

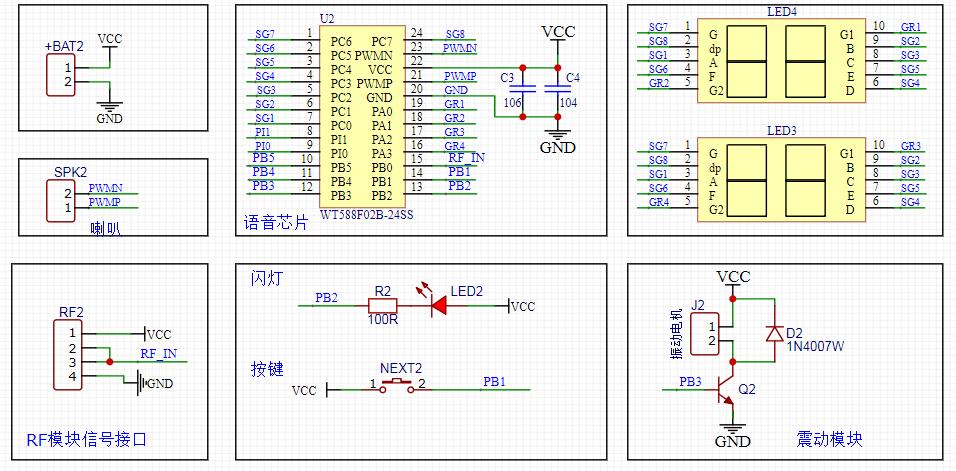

2.3.1WT588F02B-24SS帶數碼管顯示應用原理圖如下

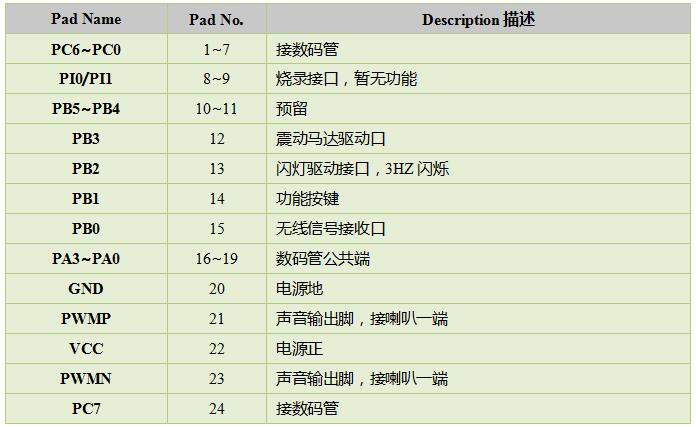

2.3.2接口介紹：
2.3.3功能介紹：
1、按住PI1鍵，然后上電，進入學習配對模式，配對成功或者無動作15秒后退出配 對模式；
2、已和主機配對成功后，當收到對應的配對碼時，開始響應閃燈、震動、語音提示； 閃燈：一秒3次閃爍，一直持續；
震動：響應三次，0.5秒一次；
語音提示：比如語音內容為“尊敬的XX號顧客，您點的餐已經準備好了，請到 出餐口領取，祝你用餐愉快”播放完語音提示后，在接著播放一段背 景音樂，背景音樂結束后再重復上面播放的內容；
以上響應動作，一直持續到收不到信號為止
3、按一下PI1鍵，可以選擇提醒方式：a、閃燈+震動；b、閃燈+語音；c、閃燈+語 音+震動
4、數碼管顯示內容xxxx號，已配對成功的會顯示對應主機的號，沒有配對成功的只 顯示0000

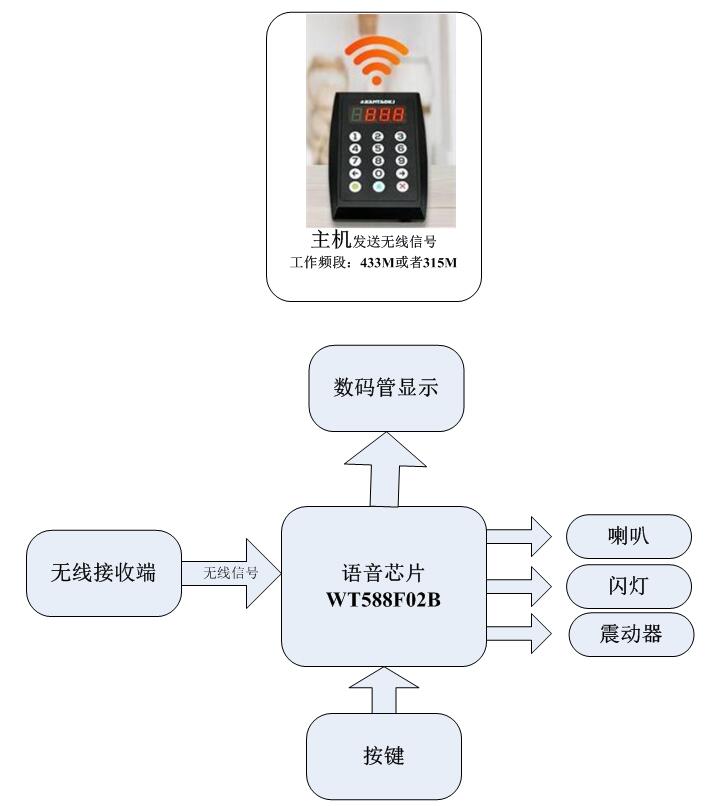

三、應用框架圖
四、WT588F02B語音芯片基本功能和特點
1.16位DSP語音芯片、32Mhz內部振蕩；2.工作電壓2.0~5.5V；3.16bit的PWM/DAC輸出，可直接驅動8R 0.5W喇叭；4.支持6K~32Khz的WAV文件；5.顧客可以通過配套下載測試板在線更換芯片內部語音內容；6.支持32768段地址，有更多需求可以擴展；7.芯片內部有183K byte 的存儲空間（不包括主控程序）；8.低電壓檢測功能；9.支持32段顯示；10.自帶無線收碼功能，有對碼模式，能夠掉電記憶學習到的碼；
上海小語音有以下幾種推薦使用方法
標準方案：
用標準的EV1527通信協議，已有的標準功能，客戶提供播報語音的文字和想要的背景音樂，由上海小語音制作語音檔案；
定制方案：
客戶提供自定義的無線通信協議，自定義的邏輯功能，由上海小語音的工程師評估，如果可行，可由我司編寫程序來實現；這顆IC目前有3種封裝分別為：SOP8、SOP16、SSOP24，它還有很多拓展用途，如果您想了解更多，請聯系上海小語音在線客服。
