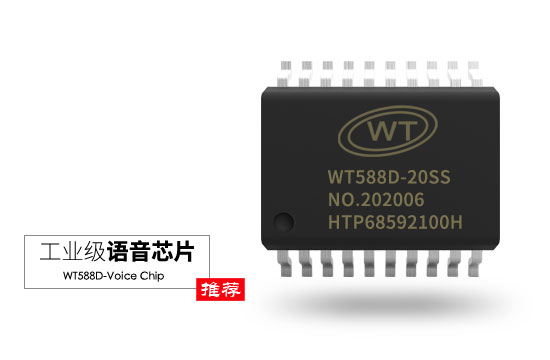

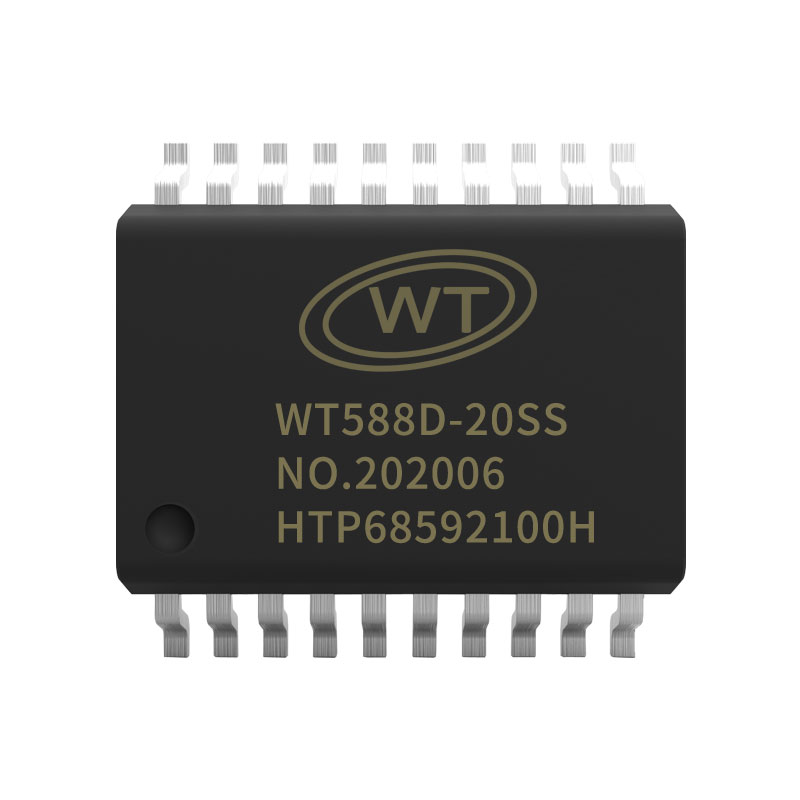

WT588D多功能·高音質語音芯片（單片機內核）WTN588D Voice Chip
-----------------------------------------------------------------------------------------------------------
| 型號 | FLASH | 控制端口 | 封裝形式 | 按鍵模式 | 并口模式 | 3×8矩陣按鍵 | mp3模式 | 一線串口 | 二線串口 | 三線串口 |
 |
外掛 | 4 | SSOP20 | OK | - | - | OK | OK | OK | OK |
 |
外掛 | 4 | DIP8 | OK | - | - | OK | OK | OK | OK |
 |
外掛 | 11 | LQFP32 | OK | OK | OK | OK | OK | OK | OK |
|
• 根據外掛或者內置SPI-Flash的不同，播放時長也不同，支持2M～128Mbit的SPI-Flash存儲器； • 內嵌DSP高速音頻處理器，處理速度快； • 內置13Bit/DA轉換器，以及12Bit/PWM輸出，音質好； • PWM輸出可直接推動0.5W/8Ω揚聲器，推挽電流充沛； • 支持DAC/PWM兩種輸出方式； • 支持加載WAV音頻格式； • 支持加載6K～22KHz采樣率音頻； • 支持對已加載語音播放試聽； • 可通過專業上位機操作軟件，隨意組合語音，可插入靜音，插入的靜音不占用內存的容量，一個已加載語音可重復調用到多個地址； • 510段可控制地址位，單個地址位最多可加載128段語音，地址位內的語音組合播放； • 最多可加載500段用于編輯的語音； • USB下載方式，支持在線下載/脫機下載；即便是在WT588D語音芯片通電的情況下，也一樣可以正常下載數據到SPI-Flash； • 芯片復位時間5ms； |
• 支持MP3控制模式、按鍵控制模式、3×8按鍵組合控制模式、并口控制模式、一線串口控制模式、二線串口控制模式、三線串口控制模式； • 任意設定顯示語音播放狀態信號的BUSY輸出方式； • 抗干擾性強，可應用在工業領域； • 510段可控制地址位，單個地址位最多可加載128段語音，地址位內的語音組合播放； • 語音播放停止馬上進入休眠模式，芯片轉為完全停止狀態； • 15種按鍵控制模式，任意一個按鍵可設定任意一種控制模式； • 配套WT588D VoiceChip上位機軟件，接口簡單，使用方便。能極大限度的發揮出WT588D語音單片機的各項功能，上位機兼容WIN7/WIN8/WIN10系統； • 簡單的單片機編寫方式，擺脫以往復雜繁瑣的匯編思維； • 插入的靜音時間范圍10ms～25min； • 工作電壓DC2.8V～5.5V； • 靜態休眠電流小于10uA； • 支持8和弦MIDI播放（此功能有待開放） |
| 參數 | 標記 | 環境條件 | 最小值 | 典型值 | 最大值 | 單位 |
| 工作電壓 | VDD | Fsys=8MHz | 2.8 | 5.5 | V | |
| 工作電流 | IOP1 | 沒有負載 | - | 4.5 | 5.5 | mA |
| 停止電流 | IDD2 | 沒有負載 | - | 650 | uA | |
| 休眠模式電流 | IOP2 | 沒有負載 | - | 3 | 7 | uA |
| 低電壓輸入 | VIL | 所有引腳輸入 | VSS | - | 0.3VDD | V |
| 高電壓輸入 | VIH | 所有引腳輸入 | 0.7VDD | - | VDD | V |
|
輸入電流 BP1、BP2、RESET |
IIN1 |
VIN=0V 上拉阻抗=500KΩ |
-5 | -9 | -14 | uA |
|
輸入電流 BP1、BP2、RESET |
IIN2 |
VIN=0V 上拉電阻=150KΩ |
-15 | -30 | -45 | uA |
|
輸出電流（BP0） |
IOL | VDD=3V，VOUT=0.4V | 8 | 12 | - | mA |
| IOH | VDD=3V，VOUT=2.6V | -4 | -6 | - | mA | |
| IOL | VDD=4.5V，VOUT=1.0V | - | 25 | - | mA | |
| IOH | VDD=4.5V，VOUT=2.6V | - | -12 | - | mA | |
| 輸出電流（BP1） | IOL | VDD=3V，VOUT=0.4V | 4 | 10 | - | mA |
| IOH | VDD=3V，VOUT=2.6V | -4 | -6 | - | mA | |
|
輸出電流 PWM+/PWM- |
IOL1 |
RL=8Ω 【PWM+】--【RL】--【PWM-】 |
+200 | - | - | mA |
| IOH1 | -200 | - | - | mA | ||
| DAC最大電流 | IDAC | RL=100Ω |
-2.4 -4.0 |
-3.0 -5.0 |
-3.6 -6.0 |
mA |
| 上拉電阻測試 | RPL | 75 | 150 | 225 |
| 參數 | 標記 | 環境條件 | 額定值 | 單位 |
| 電源 | VDD — VSS | - | -0.3～+7.0 | V |
| 輸入電壓 | VIN | 所有輸入 | VSS-0.3～VDD+0.3 | V |
| 存儲溫度 | TSTG | - | -55～+150 | °C |
| 使用溫度 | TOPR | - | -40～+85 | °C |
