>WT8002 D類音頻功放IC

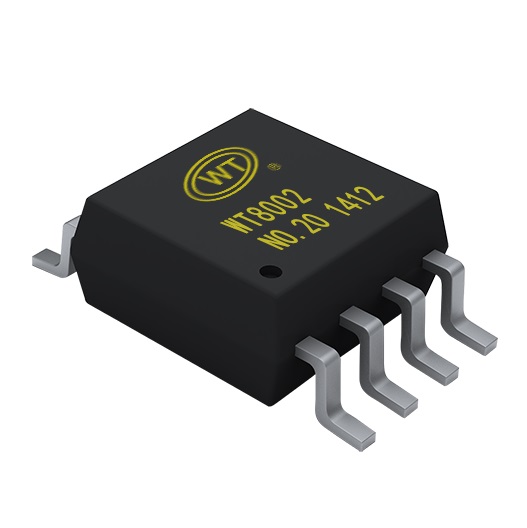

WT8002 D類音頻功放IC

1、內置降低上電瞬間與啟動/關閉產生pop聲的電路

2、增益可由外掛電阻調節

3、寬廣的工作電流：1.6V-6V

4、封裝形式：SOP-8

5、高輸出功率Pout=1.2W(VDD=5V, THD+N=1%,8ohm) Pout=2W(VDD=5V,THD+N=1%,4ohm)

在線咨詢

產品詳情
產品參數
應用領域

產品概述 / PRODUCT FUNCTION

WT8002是一款單聲道D類音頻功率放大芯片.工作電壓2V~6V,以BTL的方式輸出, 它內含降低上電瞬間與啟動/關閉產生pop聲的電路與過溫保護,低待機電流0.5uA。

橋路設置

WT8002內部共有2個運放工作，第一個運放增益可在外部用RF和RJ兩個電阻進行設置（＋IN;和－IN端口），第二個運放的增益由內部固定不變。第一個運放的輸出信號實際上是第二個運放的輸入信號，而且兩個運放產生的信號幅度相同，相位相反。因此，WT8002增益AVD=2×(Rf/Ri)為驅動負載，運放設置成橋接方式。橋接方式不同于一些常見的單端運放電路輸出形式把負載的一邊接地，在同等條件下能使負載產生4倍的輸出功率。WT8302無需濾波器的PWM調制結構減少了外部元件數目,PCB面積和系統成本,并且簡化了設計。芯片內置了過流保護,過熱保護盒欠壓保護功能,這些功能保證了芯片在異常的工作條件下關斷芯片,有效地保了芯片不被損壞,當異常條件消除后,WT8302有自灰復功能可以讓芯片重新工作。

管腳介紹/PIN INTRODUCTION

功放芯片選型/MODEL SELECTION

產品型號	供電范圍V	輸出功率W	聲道數	功放類型	靜態電流mA	關斷電流uA
WT4890	2.2-5.5	8歐1W	單聲道	AB類	3~9	0.1~0.5
WT8302	2.5-6	4歐2.9W	單聲道	D類	3	＜0.1
WT85711E	2.5-5.5	2歐5W	單聲道	AB/D類	5	＜0.1
WT8002	2.5-5.5	4歐2.5W	單聲道	D類	3	0.1~0.5
WT8509E	2.5-9.2	4歐8W	單聲道	AB/D類	3	＜0.1
WT8623E	5.7~17	4歐30W	單聲道	D類	6.5~9	20~50
WT8576E	2.7~6.2	4歐4W*2	雙聲道	AB/D類	7~13	＜0.1
WT9110	5~15V	2~4歐（13~27）W	單聲道	AB/D類	20~30	＜2
WT8673E	5~26V	4歐80W1/8歐40W2	單/雙聲道	D類	6.5~9	20~50
