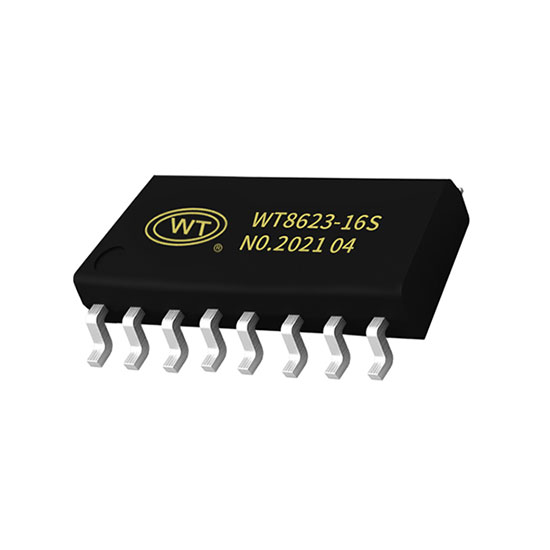

WT8623是一款35W單聲道高效D類音頻功率放大芯片。先進的EMI抑制技術使得在輸出端口 采用廉價的鐵氧體磁珠濾波器就可以滿足EMC要求。WT8623單通道音頻功率放大器是為需 要輸出高質量音頻功率的系統設計的,采用表面貼裝技術,只需少量的外圍器件,便使系 統具備高質量的音頻輸出功率。WT8623內置了過流保護,短路保護和過熱保護,有效的保護芯片在異常的工作條件下不被 損壞。WT8623在單面PCB的情況下,供電電壓在9V以內,可驅動低至2Ω負載的揚聲器,最高可提供18W的連續功率;在供電電壓15V以內,可以驅動低至4Ω負載的揚聲器,提供32W的連續功率;WT8623在雙面PCB的情況下,驅動4Ω負載可以提供32W的連續功率.WT8623具有高達92%的效率,使得在播放音樂的時候無需額外的散熱器。WT8623提供纖小的ESOP16封裝形式供客戶選擇,可以為客戶節省可觀的PCB面積,其額定的工作溫度范圍為-40℃至85℃
| 產品型號 | 供電范圍V | 輸出功率W | 聲道數 | 功放類型 | 靜態電流mA | 關斷電流uA |
| WT4890 | 2.2-5.5 | 8歐1W | 單聲道 | AB類 | 3~9 | 0.1~0.5 |
| WT8302 | 2.5-6 | 4歐2.9W | 單聲道 | D類 | 3 | ＜0.1 |
| WT85711E | 2.5-5.5 | 2歐5W | 單聲道 | AB/D類 | 5 | ＜0.1 |
| WT8002 | 2.5-5.5 | 4歐2.5W | 單聲道 | D類 | 3 | 0.1~0.5 |
| WT8509E | 2.5-9.2 | 4歐8W | 單聲道 | AB/D類 | 3 | ＜0.1 |
| WT8623E | 5.7~17 | 4歐30W | 單聲道 | D類 | 6.5~9 | 20~50 |
| WT8576E | 2.7~6.2 | 4歐4W*2 | 雙聲道 | AB/D類 | 7~13 | ＜0.1 |
| WT9110 | 5~15V | 2~4歐（13~27）W | 單聲道 | AB/D類 | 20~30 | ＜2 |
| WT8673E | 5~26V | 4歐80W*1/8歐40W*2 | 單/雙聲道 | D類 | 6.5~9 | 20~50 |
