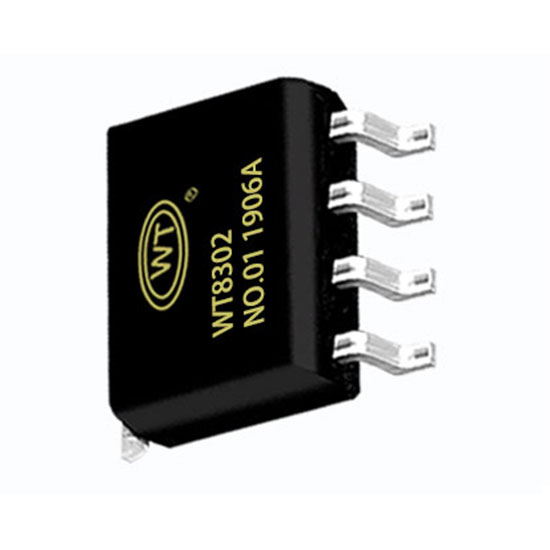

WT8302系列是一款超低EM.3.0W,單聲道,D類音頻功率放大器。在5V電源下,能夠向4Ω負載提供3.0W的輸出功率,并具有高達90%的效率。WT8302采用專有的AERC( Adaptive Edge RateContro)技術在音頻全帯寬范圍內極大地降低了EMI的干擾,60cm的音頻線,在FCC的標準下具有超過20dB的裕量。
無需濾波器
WT8302無需濾波器的PWM調制結構減少了外部元件數目,PCB面積和系統成本,并且簡化了設計。芯片內置了過流保護,過熱保護盒欠壓保護功能,這些功能保證了芯片在異常的工作條件下關斷芯片,有效地保了芯片不被損壞,當異常條件消除后,WT8302有自灰復功能可以讓芯片重新工作。
效率
輸出晶體管的開關工作方式?jīng)Q定了D類放大器的高效率。在D類放大器重,輸出晶體管就像是一一個電流調整開關,切換過程中消耗的額外功率基本可以忽略不計。 輸出級相關的功率損耗主要是由MOSFETS導通電阻與電源電流產生的I2R。WT8302系列的效率可達90%。
保護電路
WT8302系列在應用的過程中,當芯片發生輸出管腳和電 源或地短路,或者輸出之間的短路故障時,過流保護電路會關斷芯片以防止芯片被損壞。短路故障消除后,芯片自動恢復工作。當芯片溫度過高時,芯片也會被關斷。 溫度下降后,WT8302可以繼續正常工作。當電源電壓過低時,芯片也將被關斷電源電壓恢復后,,芯片會再次啟動 。
去藕電容
WT8302是一款高性能D類音頻放大器,電源端需要加適當?shù)碾娫垂╇娙ヱ铍娙輥泶_保其高效率和最佳的總諧波失真。同時為得到良好的高頻瞬態性能,希望電容的ESR值要盡量的小,一般選擇典型值為1uF的電容旁路 到地。去耦電容在布局上應該盡可能的靠近芯片的VDD放置。把去耦電容放在與WT8302較近的地方對于提高D類放大器的效率非常重要。因為器件和電容間的任何電 阻或自感都會導致效率的降低。如果希望更好的濾掉低頻噪音,則需要根據具體應用添加一一個10uF或者更大的去耦電容。
| 產品型號 | 供電范圍V | 輸出功率W | 聲道數 | 功放類型 | 靜態電流mA | 關斷電流uA |
| WT4890 | 2.2-5.5 | 8歐1W | 單聲道 | AB類 | 3~9 | 0.1~0.5 |
| WT8302 | 2.5-6 | 4歐2.9W | 單聲道 | D類 | 3 | ＜0.1 |
| WT85711E | 2.5-5.5 | 2歐5W | 單聲道 | AB/D類 | 5 | ＜0.1 |
| WT8002 | 2.5-5.5 | 4歐2.5W | 單聲道 | D類 | 3 | 0.1~0.5 |
| WT8509E | 2.5-9.2 | 4歐8W | 單聲道 | AB/D類 | 3 | ＜0.1 |
| WT8623E | 5.7~17 | 4歐30W | 單聲道 | D類 | 6.5~9 | 20~50 |
| WT8576E | 2.7~6.2 | 4歐4W*2 | 雙聲道 | AB/D類 | 7~13 | ＜0.1 |
| WT9110 | 5~15V | 2~4歐（13~27）W | 單聲道 | AB/D類 | 20~30 | ＜2 |
| WT8673E | 5~26V | 4歐80W*1/8歐40W*2 | 單/雙聲道 | D類 | 6.5~9 | 20~50 |
